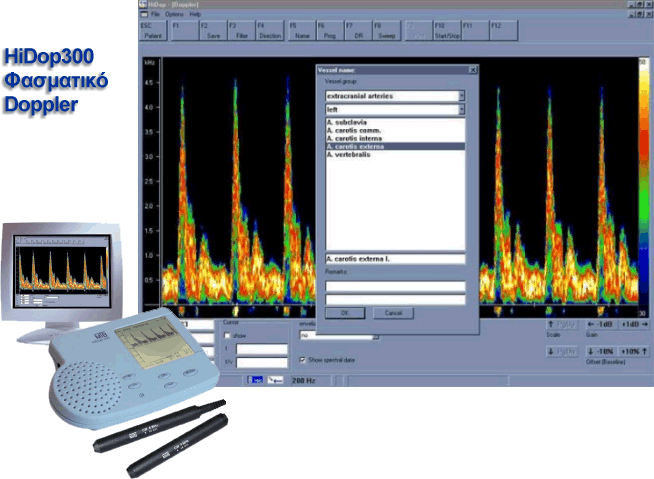

Συσκευή HiDop®300
|
|
| Λειτουργίες οθόνης LCD |  |
| Λειτουργία συσκευής | |
HiDop PC Software
|
|
| Υπερηχογράφημα
πραγματικού χρόνου με ήχο από καρωτίδα |
|
| Λειτουργία clipboard | |
| Λειτουργία database | |
| HiDop300® Αγγειολογικό Doppler | HiDop300® Γυναικολογικό Doppler 2MHz |
 |
 |
| για διάγνωση αγγειολογικών διαταραχών με επιλογή κεφαλής 4 η 8MHz | με καταγραφή εμβρυϊκού καρδιακού ρυθμού αριθμητικά και ως κυματομορφή |
| HiDop300® Προκάρδιο Doppler | HiDop300® Plus Αγγειολογικό Doppler |
 |
 |
| με ειδική flat κεφαλή 2MHz για την ανίχνευση της φλεβικής αεροεμβολής (VAE) | με δύο κεφαλές 4MHz και 8MHz που η εναλλαγή τους επιλέγεται με το πάτημα ενός κουμπιού |
| Κεφαλές HiDop300 | |
| 2MHZ Obstretic | 4MHz Vascular - Bi-Directional |
 |
 |
| Για εμφάνιση του εμβρυϊκού
καρδιακού παλμού αριθμητικά και σε
κυματομορφή |
Για αγγειολογικές εφαρμογές σε εν τω βάθει αγγεία |
| 8MHz Vascular - Bi-Directional | 2MHz Flat Vascular - Air emboli detection |
 |
 |
| Για αγγειολογικές εφαρμογές σε περιφερικά αγγεία | Για ανίχνευση εμβόλων κατά τη διάρκεια της χειρουργικής επέμβασης |
Τεχνικές προδιαγραφές HiDop300 ® |
|
Doppler |
CW 2MHz, 4MHz
and CW 8MHz, vascular Bi-Directional CW 2MHz, fetal Uni-Directional |
Κεφαλές |
CW 2MHz, flat probe for
air emboli detection during surgery CW 2MHz, for obstetric applications CW 4MHz, for deep vessel applications CW 8MHz, for peripheral vascular applications Other probes / frequencies upon request All probes with integrated Doppler electronics |
Αναγνώριση κεφαλής |
Automatic with
digital code |
Επεξεργασία σήματος |
Real time FFT (Fast Fourier
Transform) 256 points overlapping, 6.4 ms ACF (Auto-Correlation-Function) for fetal heart rate detection |
Κυματομορφές |
Sonogram F MAX/MIN F MAX+MIN Trend of heart rate (for 2MHz probes only) |
Υπολογισμοί / Δείκτες |
Heart Rate (HR), Mean Velocity
(Mean), Pourcelots Resistance Index (RI), Pulsatility Index (PI), Systolic over Diastolic Ratio (S/D) |
Οθόνη |
160 x 150 pixels, black /
white LCD graphic display |
Replay Buffer Size |
4 displays |
Όρια συχνοτήτων |
+/- 2.5kHz, +/- 5kHz, +/-
10kHz |
Wall Thump Filters |
100Hz, 200Hz, 400Hz |
Display Time |
2s, 4s, 8s 60s, 120s, 240s for trend of heart rate |
Κουμπιά ελέγχου |
6 button control of all parameters
|
Μνήμη ρυθμίσεων |
Memory for user setups |
Μνήμη δεδομένων (Option) |
Memory for up to 100 sets
of sonograms, up to 64 Mbyte |
Ενδείξεις |
Probe Identification, Displayed
Waveform, Symbol for Heart Rate Wall Thump Filter, Frequency Range, Flow Direction |
Ακρόαση |
500mW speaker (mono), output
for stereo headphones |
Καταγραφή |
Output for analog recorder
|
Μεταφορά δεδομένων |
115kbaud serial interface
(standard RS232) to personal computer for on-line
/ off-line data transfer Serial interface to thermal printer |
Ενέργεια |
Alkaline batteries, 4 x 1.5V
AM3/LR6 or 7.5V DC power supply |
Αυτόματο κλείσιμο συσκευής |
3 minutes without signal
|
Μέγεθος |
17.5 cm x 11 cm x 5 cm |
Βάρος |
500 grams (Including batteries
and 1 probe) |
Διαστάσεις κεφαλών |
14mm x 110mm (0 x L), CW
4MHz and CW 8MHz 33mm x 8mm (0 x L), CW 2MHz flat probe 33mm x 14mm x 120mm (0 x L), CW 2MHz fetal |
HiDop300 Software
|
